產品特性
傳輸速率：155Mbps
波長：1310nm
傳輸距離：20km
認證：CE FCC ROHS
符合SFP MSA和SFF-8472、雙纖LC接口
DDM：數字診斷監控，內部校準或外部校準
電源電壓：+3.3V
工作溫度：0~+70℃（商業級），-40~+85℃（工業級）
產品應用
SDH STM和SONET系統
光纖網絡
光纖交換機
路由器/服務器接口
其他光纖傳輸系統
產品描述
MKL-K1EDT-SM1310光模塊具有高性價比，支持155M傳輸速率，傳輸距離為20km。
該SFP雙纖光模塊由三個部分組成:一個FP激光器,PIN光電二極管與集成前置放大器(TIA)和單片機控制單元。我公司所有的光模塊均滿足激光安全要求。
該光模塊兼容SFP多源協議(MSA)SFF-8472。如需進一步了解相關信息,請參閱SFP MSA。

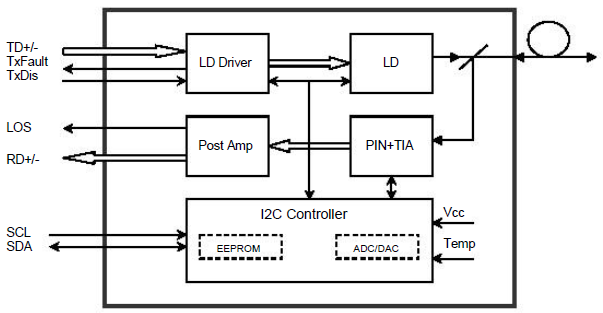

產品結構框圖如下：
最大額定參數
表格1 - 最大額定參數
|
參數 |
符號 |
最小值 |
最大值 |
單位 |
|
電源電壓 |
Vcc |
0 |
4 |
V |
|
工作溫度 |
Ts |
-40 |
+85 |
°C |
|
工作濕度 |
- |
5 |
85 |
% |
推薦工作條件
表格2 - 推薦工作條件
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
操作溫度 |
商業級 |
Tc |
0 |
|
+70 |
°C |
|
工業級 |
-40 |
|
+85 |
°C |
||
|
電源電壓 |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
|
工作電流 |
Icc |
|
|
300 |
mA |
|
|
傳輸速率 |
|
|
155 |
|
Mbps |
|
光電特性
表格3 -光電特性
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
|
發射 |
|||||||
|
中心波長 |
|
1290 |
1310 |
1330 |
nm |
|
|
|
光譜寬度 |
?λ |
|
|
3 |
nm |
|
|
|
發射光功率 |
Pout |
-9 |
|
-3 |
dBm |
1 |
|
|
消光比 |
ER |
8 |
|
|
dB |
|
|
|
光信號上升/下降時間(20% ~ 80%） |
tr/tf |
|
|
0.16 |
ns |
|
|
|
差分信號電壓 |
VIN |
400 |
|
1800 |
mV |
2 |
|
|
差分阻抗 |
ZIN |
90 |
100 |
110 |
? |
|
|
|
TX 關斷 |
關斷 |
|
2.0 |
|
Vcc |
V |
|
|
開啟 |
|
0 |
|
0.8 |
V |
|
|
|
TX 故障 |
錯誤 |
|
2.0 |
|
Vcc |
V |
|
|
正常 |
|
0 |
|
0.8 |
V |
|
|
|
接收 |
|||||||
|
中心波長 |
|
1260 |
1310 |
1620 |
nm |
|
|
|
接收靈敏度 |
SEN |
|
|
-32 |
dBm |
3 |
|
|
接收過載 |
|
-3 |
|
|
dBm |
3 |
|
|
LOS De-Assert（去告警） |
LOSD |
|
|
-24 |
dBm |
|
|
|
LOS 主張（告警） |
LOSA |
-35 |
|
|
dBm |
|
|
|
LOS 遲滯 |
|
1 |
|
4 |
dB |
|
|
|
差分信號電壓 |
Vout |
700 |
|
900 |
mV |
4 |
|
|
LOS（告警電平） |
High |
2.0 |
|
Vcc |
V |
|
|
|
Low |
|
|
0.8 |
V |
|
||
備注:
1. 光功率發射到SMF（單模光纖）。
2. PECL輸入,內部交流耦合匹配。
3. 在155Mbps速率下測試， PRBS 223-1，誤碼率 ≤1×10-12。
4. 內部交流耦合。
時鐘特性
表格 4 - 時鐘特性
